Co trzeba ustalić przed wykonaniem przepustów w stropie Teriva pod rekuperację

Źle zaplanowany przepust w stropie Teriva często wymusza zmianę całego przebiegu kanałów wentylacyjnych. Taki błąd generuje kosztowne przeróbki na późniejszym etapie montażu systemu rekuperacji. Dokładne ustalenie lokalizacji otworów przed rozpoczęciem robót budowlanych zapobiega kolizjom z elementami konstrukcyjnymi. Ścisłe przestrzeganie wyznaczonych tras pomaga zachować integralność całej konstrukcji nośnej budynku. Właściwe wyznaczenie miejsc nawiertów wymaga dokładnej znajomości budowy systemów gęstożebrowych.

Ograniczenia konstrukcyjne stropu Teriva

Strop Teriva zalicza się do popularnych systemów gęstożebrowych. Składa się z prefabrykowanych belek kratownicowych, betonowych pustaków wypełniających oraz betonu wylewanego na placu budowy. Konstrukcję uzupełniają monolityczne żebra rozdzielcze. Ich szerokość wynosi zazwyczaj od 70 do 100 milimetrów. Elementy te przebiegają w ściśle określonych punktach, najczęściej w połowie długości pomieszczeń o rozpiętości powyżej 3,4 metra. Zadaniem żeber jest usztywnienie oraz wzmocnienie całej płyty stropowej.

Fizyczna budowa tego systemu narzuca rygorystyczne wytyczne dotyczące bezpiecznych obszarów pod przepusty. Pustaki wypełniające przestrzenie pomiędzy belkami stanowią jedyny dopuszczalny materiał do wykonywania otworów. Wiercenie w obrębie stalowo-betonowych belek powoduje nieodwracalne zniszczenie dolnego zbrojenia. Naruszenie belek kratownicowych prowadzi do utraty właściwości nośnych gotowego stropu. Nawet pozornie niegroźne nacięcie prętów skutkuje poważnymi pęknięciami i ugięciem powierzchni. Kanały wentylacyjne mają z reguły średnicę od 150 do 300 milimetrów. Zależnie od dokładnych wymiarów rury, pojedynczy nawiert zajmuje często niemal całą szerokość jednego pustaka.

Moment wytyczania dróg dla powietrza warunkuje poziom skomplikowania prac instalacyjnych. Proces przebiega najsprawniej w trakcie samego wznoszenia murów. Odpowiednie szpary przelotowe zostawia się wolne przed zalaniem konstrukcji płynnym betonem. Instalatorzy montują w tych lukach gładkie rury osłonowe. Gotowy kanał ulega dzięki temu trwałemu wtopieniu w mieszankę. Ingerencja w związany już beton wygląda zupełnie inaczej. Wykucie przepustów w gotowym budynku wymaga specjalistycznych wiertnic diamentowych z chłodzeniem wodnym. Przed rozpoczęciem nawiertów rdzeniowych instalator musi prześwietlić sufit cyfrowym skanerem. Działanie to pozwala bezbłędnie zlokalizować zbrojenie główne belek. Późniejsze wiercenie znacznie podnosi koszty operacyjne i ryzyko pomyłek wykonawczych.

Koordynacja instalacji rekuperacji i zapobieganie zagrożeniom

Ustalenie punktów przejść stropowych musi współgrać z pozycją głównej centrali wentylacyjnej. Odpowiednie poprowadzenie orurowania zdecydowanie obniża opory hydrauliczne całego układu. Poskręcane trasy wymuszają głośniejszą oraz dużo bardziej obciążającą pracę silników. Sprawne działanie systemu rekuperacji zależy także od zapewnienia swobodnego dostępu serwisowego. Sterowanie centralą ułatwiają współczesne aplikacje komunikacyjne. Moduł zdalny Thessla Green AirMobile umożliwia kontrolowanie wszystkich parametrów domowej wymiany powietrza przez telefon. Systemy powiadomień pozwalają na szybką reakcję w przypadku spadku wydajności lub zabrudzenia filtrów.

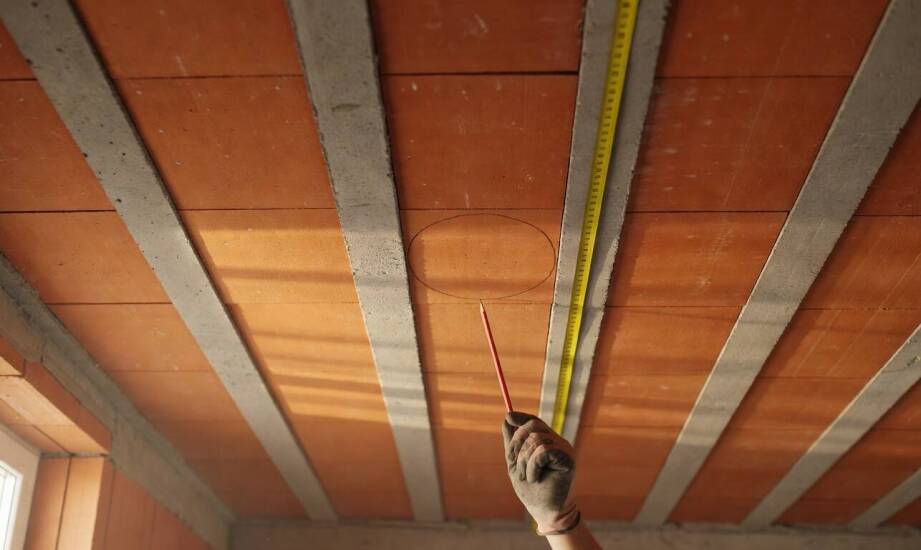

Profesjonalny projekt odgrywa decydującą rolę przy wyznaczaniu punktów przewiertu. Dokumentacja techniczna precyzyjnie definiuje niezbędne średnice przewodów nawiewnych. Prawidłowość założeń potwierdza końcowy pomiar wentylacji mechanicznej przeprowadzany precyzyjnym anemometrem. Zespół instalatorów z firmy GOMAR Marek Ziółkowski zwraca uwagę na konieczność nanoszenia wytycznych branżowych na rysunki konstrukcyjne. Konfrontacja tras kanałów z architekturą eliminuje przecinanie newralgicznych żeber rozdzielczych. Strefy nawiertów wyznacza się bezpośrednio na ułożonych pustakach przed rozpoczęciem zbrojenia i betonowania.

Brak staranności podczas przebijania stropów wywołuje bardzo uciążliwe problemy użytkowe. Każdy niewłaściwie przygotowany otwór stanowi potężny mostek cieplny i akustyczny. Nieszczelne szpary swobodnie przenoszą dźwięki uderzeniowe między poszczególnymi kondygnacjami budynku. Niestaranne prowadzenie rur potęguje też ryzyko niekontrolowanych ucieczek ogrzanego powietrza. Przestrzenie dookoła kanałów wentylacyjnych bezwzględnie wymagają wypełnienia elastyczną pianką poliuretanową. Ochronę wzmacniają dedykowane masy uszczelniające. Zapewnienie ciągłości izolacji gwarantuje wysoką efektywność cieplną i pełen komfort akustyczny.

Prawidłowe planowanie przepustów a sprawne prace montażowe

Zgodnie z dokumentacją wytyczone szlaki pionowe wyraźnie skracają procedurę instalacji całego systemu. Płynny postęp robót występuje wyłącznie wtedy, gdy układ otworów wynika wprost z zatwierdzonego projektu. Jakiekolwiek fizyczne kolizje z podciągami betonowymi wymuszają natychmiastowe wstrzymanie wierceń. Dokumentacja przechodzi wówczas ponowną analizę inżynieryjną. Korekcie podlega najpierw trasa głównych ciągów rozprowadzających. Rysowanie zmian na papierze stanowi bezwzględny wymóg przed ponownym uruchomieniem wiertnic na budowie. Przestrzeganie tej procedury skutecznie chroni stabilność konstrukcji domu i zapewnia zbilansowany obieg powietrza.
